噴霧技術在燃?xì)廨啓C(jī)進氣冷卻的應用
時間：2023-03-08
燃?xì)廨啓C(jī)在高溫環境工作時，其輸出功率和效率都會有顯著的降低，其原因是燃?xì)廨啓C(jī)是一種恒定容量的機器，即在恒定的工作轉速下，沿進氣系統吸入恒定體積流量的空氣(不考慮IGV的影響),但是燃?xì)廨啓C(jī)的出力和空氣質量流量成正比，而非體積流量,因此只要把進入燃?xì)廨啓C(jī)的空氣溫度降下來,進入燃?xì)廨啓C(jī)的空氣質量流量就會增加，從而提高燃?xì)廨啓C(jī)出力和效率。

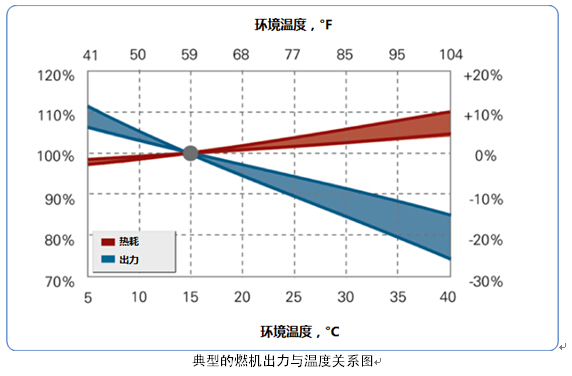

進氣冷卻系統的基本原理就是通過降低燃?xì)廨啓C(jī)進氣溫度,增大空氣的密度,提高進氣的質量流量，從而使燃?xì)廨啓C(jī)的出力增大;另一方面，隨著進氣溫度的降低，壓氣機耗功也減少。圖 1 是某F級燃?xì)廨啓C(jī)進氣溫度與性能參數關系的參考曲線。燃?xì)廨啓C(jī)進氣系統設置的進氣冷卻系統必然會對整個燃?xì)廨啓C(jī)進氣增加一定量的壓降,這部分的壓降會降低燃?xì)廨啓C(jī)的出力和效率。而且一旦進氣冷卻系統已經配置，不管其是否投入使用這個出力和效率的降低是始終存在的，會對燃?xì)廨啓C(jī)運行的經濟性產生一定的影響。

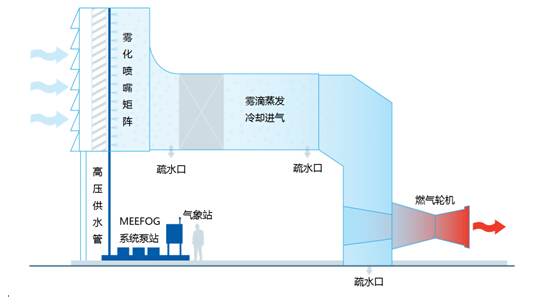

噴霧式蒸發式進氣冷卻是噴霧冷卻系統使用高壓水泵把除鹽水增壓到6.9~20.7MPa,水經過不銹鋼管網到達安裝在進氣系統中的噴嘴矩陣。這種冷卻器將水高細度霧化后,噴入空氣流中,利用水霧化后表面積急劇增大的特點來強化蒸發冷卻效果，可以將空氣冷卻至飽和點附近，具有很高的冷卻效率;并且阻力損失較小，經過冷卻后的空氣，其相對濕度達到97%~100%。在進氣系統內，一般在濾芯之后消音器之前布置霧化噴嘴矩陣,通過噴霧泵組模塊,將除鹽水引人，并經過過濾、加壓，通過噴嘴,產生霧化液滴,與入口空氣混合。噴霧量視自帶的濕度溫度監測模塊、控制模塊調整泵組的開啟情況予以控制，來滿足不同的冷卻溫度梯度要求。
噴霧蒸發冷卻一般安裝在進氣道過濾后，不需要較多更改進氣道，因設備啟?？斓葍?yōu)點而被廣泛用于要求高溫季節提高出力的燃?xì)廨啓C(jī)(乃至聯合循環)進氣冷卻系統中。噴霧蒸發冷卻的設備投資和運行費用較低，該冷卻方式對環境濕度的敏感度比蒸發式冷卻更低，壓降也非常小,但是其對水質的要求比蒸發式的要高，同時，一旦發生噴嘴故障,可能對燃?xì)廨啓C(jī)的安全運行形成一定的風險。其特點是安裝時無需對進氣道進行改造，停機時間短。
進氣噴霧冷卻的優勢是燃機進氣噴霧冷卻系統無需對原有的進氣室進行大的改動，安裝速度快、初始投資低、維護及保養簡單、系統耗水量小;系統采用模塊化設計制造，占地小，安裝位置靈活，相比較常規蒸發冷卻和制冷冷卻，對燃機進氣道幾乎不產生壓力降，改造技術風險小;噴霧冷卻是一種成熟先進的技術產品，并且在全球有超過970套的成功應用案例。
燃機實際運行經驗表明，環境溫度每升高1℃，燃機輸出功率就會相應下降約0.54-0.90%，通過對進氣進行噴霧冷卻，可以有效降低壓氣機功耗、提高燃機輸出功。因而，合理組織燃?xì)廨啓C(jī)進氣噴霧冷卻過程具有重要意義和價值。本課題組提出的噴霧冷卻技術是對噴霧冷卻過程的優化組織，可以降低耗水量、減少液滴對壓氣機葉片的撞擊及水蝕現象，提升燃機工作穩定性和輸出功率，經濟效率顯著。
