加濕技術在涂裝車間的應用
時間：2023-03-07
加濕系統構建組成：

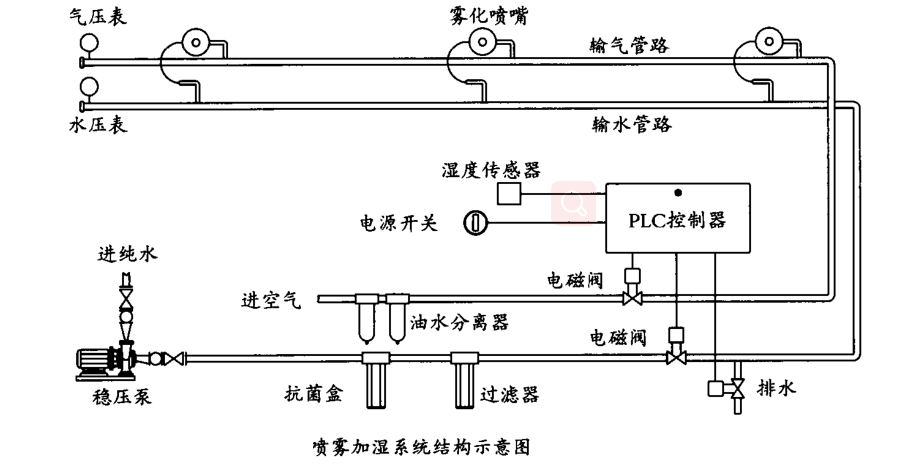

噴霧系統由所需數量的霧化噴嘴PLC 控制器供水穩壓泵、水抗菌盒、水過濾器、空氣油水分離器、輸氣管路輸水管路、濕度傳感器等部分件組成,整個系統使用壓縮空氣和水混合產生噴霧效果,水霧迅速蒸發達到加濕目的。系統結構示意如下：
雙流體噴霧系統基本原理是使一定壓力的壓縮空氣,通過霧化噴嘴產生射流將噴嘴中的水破碎成霧粒噴射到加濕環境中進行熱濕交換達到加濕目的。當加濕系統開啟后，PLC控制器輸出信號,打開“供氣電磁閥”,壓縮空氣通過輸送管道進入到噴嘴內。在該過程中,當供給的壓縮空氣壓力大于設定壓力時,安全保護裝置“壓力開關”解除保護鎖定聯動打開“供水電磁閥，同時“排水電磁閥”關閉。水通過輸送管道進入噴嘴,隨著壓力的變化,使“平衡調節彈簧”收縮,帶動“振動膜”和“自動清潔針頭”向后運動,打開水腔。水和壓縮空氣在防塵氣帽內混合霧化,最終霧化成微米級顆粒,通過噴嘴擴散到空氣中,微霧粒與空氣進行熱濕交換，迅速蒸發使空氣的含濕量增加,從而提高工作環境的相對濕度。當相對濕度達到設定要求后，“濕度傳感器”把檢測數據傳輸給PLC控制器控制系統先關閉“供水電磁閥”打開“排水電磁閥”,利用管路安裝的坡度進行重力排水,保證管道內無死水的存留。同時，“供氣電磁閥”自動延時噴氣30s(時間可調節)后關閉,杜絕停機過程中出現滴水情況。整個加濕系統是自動控制的，PLC控制器通過“濕度傳感器”檢測的空間相對濕度與系統設定數值進行比較,控制加濕系統的運行與停止。
雙流體噴霧系統在涂裝車間的應用作用：
1. 降塵：通常而言，涂裝車間比較大的灰塵顆粒會因為自身質量大于浮力而慢慢落下，通過清掃地面或落人地面水盤去除。但微米級的灰塵會因為其浮力大于自身質量，在空氣中懸浮漂移，噴霧系統每秒鐘可噴射數十億個微霧顆粒，且粒徑與灰塵處于同一數量級(灰粒及霧粒直徑均為7-10μm)，根據單個固體和單個液滴碰撞理論，當水霧微粒與灰塵間的碰撞機率增大時，捕塵效率提高。被捕捉到的灰塵會由于質量增加到大于其浮力而自然落下。灰塵是吸濕性很強的一種微粒，將環境相對濕度控制在50％～60％時，灰塵會在空氣中較快吸收水分凝并導致自身質量增加，當自身質量大于浮力時也會沉降到地面，從而達到降塵的目的。
2. 除靜電：涂裝車間局部溫度較高會帶來相對濕度的下降。濕度不足時很容易產生磨擦靜電，帶電的灰塵由于所攜帶的電荷相同而互相排斥，更容易造成灰塵飛揚。因而將車間空氣相對濕度控制在范圍內可以有效消除靜電，消除揚塵隱患?？諝庀鄬穸鹊募哟罂墒贡疽崖涞降孛娴姆蹓m無法重新飄起，從而有效降低了粉塵的來源。從噴霧降塵機理分析可知，噴霧加濕降塵技術能有效地控制涂裝灰塵源的灰塵，且噴霧技術在加濕降塵的過程中還能起到降溫作用，一般來說，水在由液態向氣態蒸發發生的相變過程中會吸收大量汽化潛熱。常溫水的汽化潛熱約為2461．2KJ，折合成制冷量約為0．68 kW，即1 kg的常溫水蒸發變成氣態的蒸汽時，可以獲得約0.68 kW的制冷量，根據經驗，濕度每提高10％，溫度下降1℃。
3. 發動機檢測：發動機測試廢氣排放測試必須在一定的溫度和濕度范圍內進行因此，如何滿足控制要求，提供可靠的加濕系統就顯得尤為重要。
雙流體加濕系統使用過程中注意事項：
l 所用水源必須清潔,最好采用軟水。
l 所用壓縮空氣中的油水必須徹底過濾,以避免加濕環境下空氣中的油污對工件表面質量的影響;
l 噴霧加濕系統在開啟時應先打開空氣閥門持續1~2min后再打開供水閥門,以防止噴嘴滴水;
l 噴霧加濕系統在生產停工期間需每隔2d開啟一次,以保持系統清潔;
l 噴霧加濕系統的清潔功能噴嘴沖洗功能凈化排放功能為系統程序自動控制,必須開啟并按供水水質情況設置循環間隔時間;
l 水抗菌盒及過濾器需定期清洗
l 所用壓縮空氣中的油水必須徹底過濾,以避免加濕環境下空氣中的油污對工件表面質量的影響;
l 噴霧加濕系統在開啟時應先打開空氣閥門持續1~2min后再打開供水閥門,以防止噴嘴滴水;
l 噴霧加濕系統在生產停工期間需每隔2d開啟一次,以保持系統清潔;
l 噴霧加濕系統的清潔功能噴嘴沖洗功能凈化排放功能為系統程序自動控制,必須開啟并按供水水質情況設置循環間隔時間;
l 水抗菌盒及過濾器需定期清洗
